|
|
| 起源の場所 | 中国 |
| ブランド名 | FQ |
| 証明 | IATF16949 |
| モデル番号 | MPP 01 |

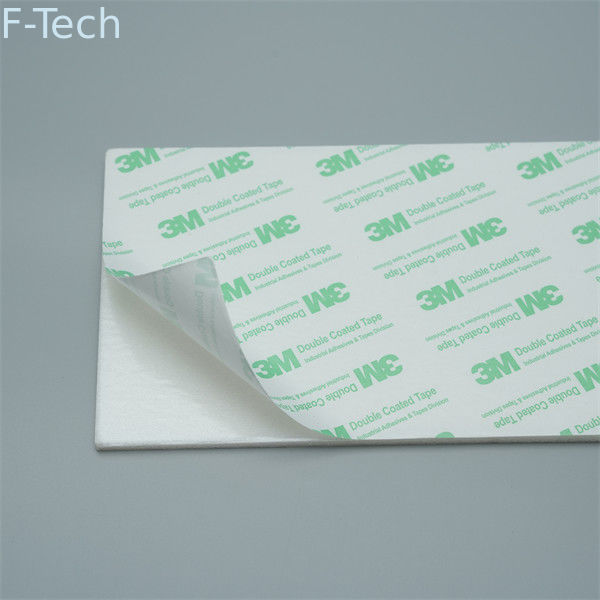

バッテリー熱管理システム 圧縮パッド TDS 圧縮ストレスの高温保温
MPP泡は,ポリプロピレンビーから得られた閉細胞泡の一種で,NEV電池の隔熱に非常に適しているさまざまな利点があります.熱隔熱を含むNEV電池システムの最適な性能と安全性に貢献します.
特殊な熱隔熱特性と低熱伝導性により,MPP泡はNEV電池内の安定した動作温度を効果的に調節し維持します.これはバッテリーの性能を維持し 過熱を防ぐために重要です熱伝達を最小限に抑えることで,MPP泡は電池が望ましい温度範囲内で動作することを保証します.全体の機能と寿命の向上.
MPP泡の利点の1つは密度オプションとカスタマイゼーションの多様性です.この柔軟性は,製造者がNEV電池の異なるアプリケーションの特定の熱保護要件を満たすために泡を調整することを可能にします.適正な密度を選択することで,NEVメーカーが温度管理を効果的に最適化し,バッテリーが理想的な動作状態を維持できるようにします.
MPP 泡は,熱特性に加えて,優れた防火能力を有しています. UL94 V-0 に分類されています.発火源を取り除いた後に炎の発生や発火防止に対する優れた耐性を示す.この防火特性により,MPP泡はNEV電池の適用に理想的な材料となり,火の拡散を防止し,全体的な安全性を向上させます.事故が起きた場合MPP 泡は炎を抑制し,消火に役立ち,潜在的な損傷を最小限に抑え,怪我のリスクを軽減します.
MPP泡は,安定した動作温度と防火を提供することで,NEV電池の保温に信頼性の高いソリューションを提供します.,MPP泡をバッテリーシステムに組み込むことで,NEV 製造者は,車両の信頼性と安全性を向上させることができます顧客満足と安心を優先しながら,電気自動車の進歩を促進する.
熱伝導性固体シリコンは,熱保護剤を必要とするアプリケーションに使用される堅固なインターフェース材料です.これらの製品は,電子機器によって発生する熱を環境へ排出するように設計されており,信頼性の高い動作を保証します.熱伝導性の高いギャップフィラーは,電気を隔離し,バッテリーパックセルから余分な熱を除去するための優れた性能ソリューションです.
主な性能パラメータは表に示されています.
| 資産名 | ユニット | MPP25 インデックス |
試験基準 |
| 色 | / | CMYK 0~20 (白) | パントーン |
| 密度 | kg/m3 | 36±5 | Mitutoyo 547-301 厚み計を用いた初期厚み検知;重量,体積による密度計算 |
| 圧縮曲線 | MPa | 10%:0.11≤σ≤0.24 20%0.14≤σ≤0.34 30%0.17≤σ≤0.38 40%:0.22≤σ≤0.42 50%:0.28≤σ≤0.47 60%:0.34≤σ≤0.54 70%:0.44≤σ≤0.67 |
圧縮速度 2mm/min 0.02~8mpa 圧縮曲線 サンプルサイズ 50*50*2mm |
| 張力強度 | MPa | ≥13 | astm-d3574- 08 5mm/min (ストレッチ) 税率) |
| 張力モジュール | MPa | ≥28 | |
| 切断強度 | MPa | ≥11 | astm C273c 273m 5mm/分 (切断率) |
| 剪定 硬さ | MPa/mm | ≥0.6 | astm C273c 273m 5mm/分 (切断率) |
| シアモジュール | MPa | ≥12 | astm C273c 273m 5mm/分 (切断率) |
| 低温ストレッチ -30°C |
MPa | ≥12 | astm-d3574- 08 5mm/min (伸び率) |
| 高温ストレッチ 60°C |
MPa | ≥10 | astm-d3574- 08 5mm/min (伸び率) |
| 年齢 に 伴い 85 倍 の 伸び | MPa | >1.2 | astm-d3574- 08 5mm/min (伸び率) |
| 摩擦係数 Mpp ブルーフィルムへ |
/ | 0.181≤μs≤0.577 0.112≤μk≤0535 |
GB 10006-88 |
| 荒さ | μm | 5~40 | GB/t 1031〜2009年 |
| 炎阻害剤 | / | UL94 HF-1 (厚さ10mm) |
Ul94 |
| 禁止 物品 | / | RoHS | ロー |
| 断熱抵抗 | MΩ | ≥500 | 1000v DC 60s |
| mA | <1 | 2700v/60s | |
| 熱伝導性 | W/m·°C | ≤0.05 | 10295-2008 gb/t |
| 固有熱容量 | J/(kg·°C) | 1880±200 (@0°C) 2235±200 (@40°C) 2680±200 (@80°C) |
ASTM E1269-2011 |
| 硬い硬さ | mm | ≤50 | "サンプル (250*50*2mm) は,高いプラットフォームに平らに置かれ,片端に50mmがプラットフォームに固定され,もう片端は200mmを吊り下げ,吊り上げ端の高度を検出します" |
| 圧縮性ストレスの保持率 | / | ≥20% | 圧縮 50% 30日間保持し,圧力変化を検出 |
| 平らさ | mm | ≤4 | サイズ: 100*150mm |
耐火性試験結果
| 試験項目 | 試験方法 | ユニット | マルチプリキュア | |||
| 10P | 15P | 20P | 25P | |||
| 密度 | ISO 845:2006 | kg/m3 | 90 | 60 | 45 | 36 |
| 圧縮強度 10% | GB/T8813-2008 | MPa | 0.56 | 0.36 | 0.3 | 0.23 |
| 折りたたみの強さ | GB-T 8812.2-2007 | MPa | 0.9 | 0.68 | 0.44 | 0.36 |
| 折りたたみのモジュール | GB-T 8812.2-2007 | MPa | 49 | 33 | 24 | 18 |
| 硬さ | 岸 C | HC | 81 | 75 | 66 | 55 |
