|
|
| 起源の場所 | 中国 |
| ブランド名 | FQ |
| 証明 | IATF16949 |
| モデル番号 | MPP 01 |

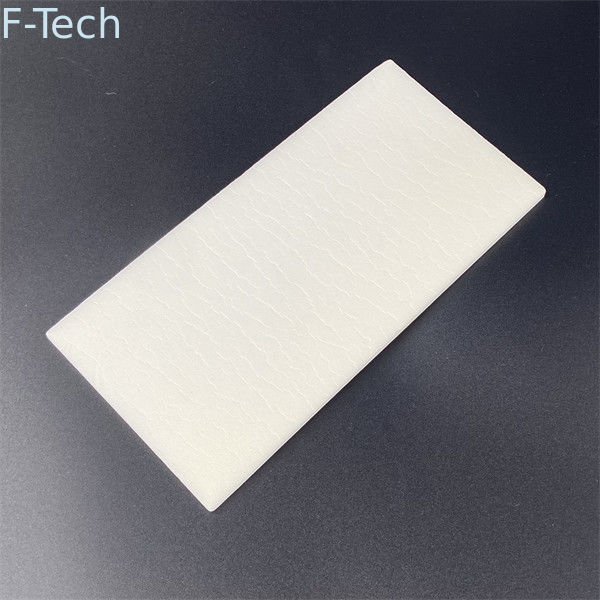

バッテリー熱管理システム 圧縮パッド TDS 圧縮応力 高温断熱材
主な性能パラメータを表に示します
| プロパティ名 | ユニット | MPP25 索引 |
試験規格 |
| 色 | / | CMYK 0~20(白) | パントン |
| 密度 | キロ/メートル3 | 36±5 | Mitutoyo 547-301 厚さ計を使用した初期厚さ検出。重量、体積で密度を計算します。 |
| 圧縮曲線 | MPa | 10%:0.11≤σ≤0.24 20%:0.14≤σ≤0.34 30%:0.17≦σ≦0.38 40%:0.22≦σ≦0.42 50%:0.28≦σ≦0.47 60%:0.34≦σ≦0.54 70%:0.44≦σ≦0.67 |
圧縮率 2mm/min 0.02~8mpa 圧縮曲線 サンプルサイズ 50*50*2mm |
| 抗張力 | MPa | 1.3以上 | astm-d3574-08 5mm/分（ストレッチ レート） |
| 引張係数 | MPa | ≧2.8 | |
| 剪断強度 | MPa | 1.1以上 | astm C273c 273m 5mm/分 (せん断速度) |
| せん断剛性 | MPa/mm | ≧0.6 | astm C273c 273m 5mm/分 (せん断速度) |
| せん断弾性率 | MPa | 1.2以上 | astm C273c 273m 5mm/分 (せん断速度) |
| 低温ストレッチ -30℃ |
MPa | 1.2以上 | astm-d3574-08 5mm/分（伸縮率） |
| 高温ストレッチ 60℃ |
MPa | ≧1.0 | astm-d3574-08 5mm/分（伸縮率） |
| エイジング後に伸ばしたダブル85 | MPa | >1.2 | astm-d3574-08 5mm/分（伸縮率） |
| Mppの摩擦係数 ブルーフィルムへ |
/ | 0.181≦μs≦0.577 0.112≦μk≦0.535 |
Gb 10006-88 |
| 粗さ | μm | 5~40 | ギガバイト/トン 1031-2009 |
| 難燃剤 | / | UL94 HF-1 (厚さ10mm) |
Ul94 |
| 禁止物 | / | RoHS | ロース |
| 絶縁抵抗 | MΩ | 500以上 | 1000v DC 60秒 |
| mA | ＜1 | 2700v/60s | |
| 熱伝導率 | W/(m・℃) | ≤0.05 | ギガバイト/トン 10295-2008 |
| 比熱容量 | J/(kg・℃) | 1880±200 (@0℃) 2235±200 (@40℃) 2680±200 (@80℃) |
ASTM E1269-2011 |
| ハード剛性 | んん | ≤50 | 「サンプル（250*50*2mm）を高い台の上に平らに置き、一方の端を50mm台の上に固定し、もう一方の端を200mm吊り下げて、吊り下げられた端のたるみの高さを検出します」 |
| 圧縮応力保持率 | / | ≥20% | 圧縮 50% 30 日間保持し、圧力変化を検出 |
| 平坦度 | んん | ≤4 | 寸法: 100*150 mm |
難燃性試験結果
| テスト項目 | 試験方法 | ユニット | 乗数 | |||
| 10P | 15P | 20P | 25P | |||
| 密度 | ISO 845:2006 | kg/m³ | 90 | 60 | 45 | 36 |
| 圧縮強度 10% | GB/T8813-2008 | MPa | 0.56 | 0.36 | 0.3 | 0.23 |
| 曲げ強度 | GB-T 8812.2-2007 | MPa | 0.9 | 0.68 | 0.44 | 0.36 |
| 曲げ係数 | GB-T 8812.2-2007 | MPa | 49 | 33 | 24 | 18 |
| 硬度 | ショア C | HC | 81 | 75 | 66 | 55 |
