|
| 起源の場所 | 中国 |
| ブランド名 | FQ |
| 証明 | IATF16949 |
| モデル番号 | MPP 01 |

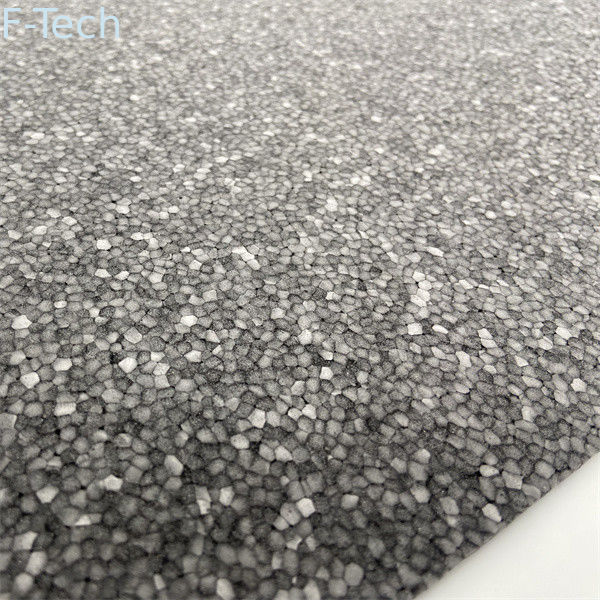

電池の熱管理システムの圧縮パッドによって拡大されるポリプロピレン
拡大されたポリプロピレン（EPP）は特性の独特な範囲を、顕著なエネルギー吸収、多数の耐衝撃性、断熱材、浮力、水および化学抵抗を含んで、特別に高力に重量の比率および100%のrecyclability提供する非常に多目的な閉鎖細胞のビードの泡である。EPPは密度の広い範囲で、1リットルあたり18から260グラムに形成によって変形する1リットルあたり15から200グラムから作ることができる。蒸気室の鋳造物プロセスは強く、軽量の形に終って最終製品の形態に個々のビードを、溶かす。
主要なパフォーマンス パラメータはテーブルで示されている
| 物理的性質* | テスト方法 | 単位 | テストされた密度 | ||||||
| g/l | 20 | 30 | 40 | 50 | 60 | 80 | 100 | ||
| 引張強さ | ISO 1798 DIN 53571 |
kPa | 270 | 450 | 560 | 670 | 760 | 960 | 1150 |
| 抗張延長 | ISO 1798 DIN 53571 |
% | 21 | 20 | 19 | 18 | 17 | 15 | 13 |
| 耐圧強度 | ISO 844 | kPa | |||||||
| 25%の緊張 | DIN 53421 | 80 | 150 | 210 | 275 | 340 | 500 | 700 | |
| 50%の緊張 | テスト速度 | 150 | 200 | 300 | 370 | 475 | 700 | 960 | |
| 75%の緊張 | 5 mm/min | 350 | 460 | 600 | 800 | 1000 | 1600 | 2300 | |
| 圧縮は25%の緊張- 22H -を23°C置いた | ISO 1856のC 安定24H |
% | 13.5 | 12.5 | 12.0 | 12.0 | 11.5 | 11.5 | 11.5 |
| STAUCHHÄRTE | ISO 3386 40%の緊張 |
kPa | 80 | 105 | 125 | 140 | 150 | 170 | 185 |
| 焼失率 | FMVSS 302 ISO 3795 サンプル厚さ 12.5 mm |
mm/min | 100 | 80 | 60 | 50 | 40 | 30 | 25 |
